分相起动单相异步电动机，又称双值电容电动机。其物理图如下所示。

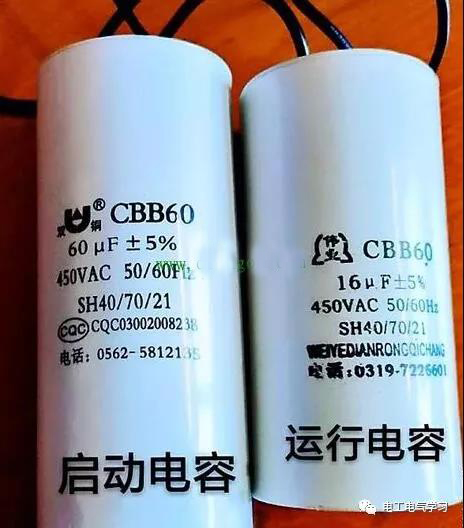

这种结构的双值电容异步电动机有一个起动电容和一个运行电容；其物理图如下图所示。

这种结构的单相电机有一个笼型转子和一个定子，其中嵌有主绕组线圈U1 ~ U2(别名，运行绕组)和副绕组线圈Z1 ~ Z2(别名，起动绕组)；因为单相交流电在单相电机的线圈中没有旋转磁场，所以不能自动旋转。人们利用电容器超前相电压90的特性，人为加入离心开关装置来启动它。

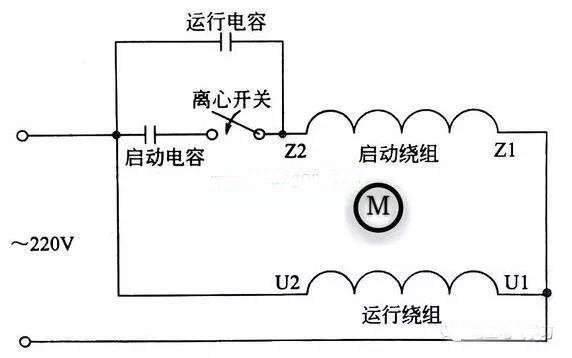

单相电容起动和运行异步电动机的两个电容并联后接入起动绕组；见下图。

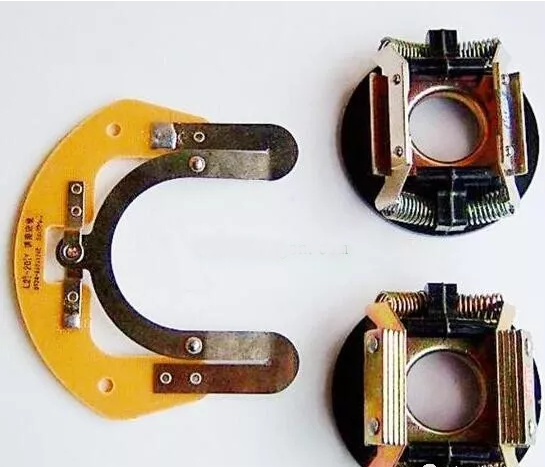

电机启动后，在离心开关的作用下，一个大电容的电容器从电路中断开；离心开关的物理图如下图所示。

离心开关的工作原理是电机启动后，转速逐渐上升到电机额定转速的70%。由于离心锤的反作用力，使起动绕组线圈中串联的微动开关触点分离，使起动电容器不起作用。电容更小的电容仍然接在电路上运行，其工作原理如上图所示；

这种结构的单相电机具有良好的起动性能和运行性能，功率因数和效率较高，适用于家用电器、水泵、小型机床等带负载起动和低噪声的负载。如果要改变单相电容起动和运行异步电动机的旋转方向，只需切换两个绕组线圈之一的两个出线端子。

友情提醒；根据单相电机实物图中一台0.75kw单相电机的运行电容，实际电容为16uf/450vAC，启动电容的电容为60uf/450vAC。

根据我在电机适配方面的实践经验，对于一台1.5kw的单相双电容电机，其运行电容的容量为35uf，启动电容的容量为140uf。与上面介绍的0.75KW的经验计算公式一致。60uf/16uf=3.75倍，这个系数3.75可以作为单相双值电机的参考。
