1、直流电机的物理模型

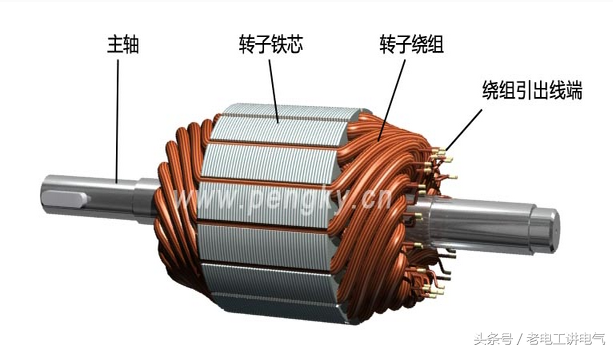

DC电机的结构包括：固定部分有一块磁铁，这里称为主磁极；固定部分也有刷子。旋转部分具有环形铁芯和缠绕在环形铁芯上的绕组。(为了方便起见，设置了两个小圆圈来表示该位置的导体电位或电流的方向)

DC发动机的物理模型

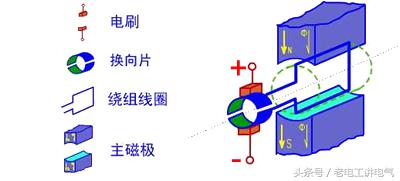

上图显示了两极DC电机的最简单模型。它的定子装有一对由DC激励的静态主磁极N和S，它的转子装有电枢铁芯。定子和转子之间有气隙。在电枢铁芯上，放置由两个导体A和X连接的电枢线圈。线圈的第一端和末端连接到两个弧形铜片上，这两个铜片称为换向器片。换向器相互绝缘，由换向器组成的整体称为换向器。换向器固定在转轴上，换向器与转轴相互绝缘。一对固定的电刷B1和B2放在换向器上，当电枢转动时，电枢线圈通过换向器和电刷与外电路相连。

2、直流电机的工作原理

DC电机原理图

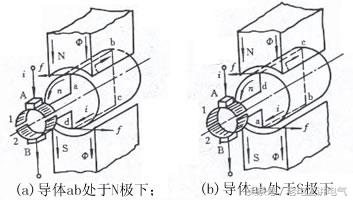

对于上一页所示的DC电机，如果去掉原动机，对两个电刷施加DC功率，如上图(A)所示，DC电流会从电刷A流入，经过线圈abcd，从电刷b流出，根据电磁力定律，载流导体ab和cd受到电磁力的作用，它们的方向可以用左手定则确定。施加在两个导体上的力形成一个力矩，使转子逆时针旋转。如果转子旋转到上图(B)所示位置，电刷A与换向片2接触，电刷B与换向片1接触，DC电流从电刷A流入，在线圈中的流动方向为dcba，从电刷B流出

这时，作用在载流导体ab和cd上的电磁力方向也可以用左手定则来确定，它们产生的力矩仍使转子逆时针转动。这就是DC汽车的工作原理。外接电源是DC，但由于电刷和换向器的作用，线圈中流过的电流是交流电，但其产生的转矩方向不变。

实际DC电机转子上的绕组不是由单个线圈组成，而是由多个线圈连接而成，以减小电机电磁转矩的波动。绕组形式与发电机相同。

DC电机的工作原理

将直流电动机的工作原理归结如下：

通过电刷将DC电源连接到电枢绕组，以便电枢导体可以有电流流过。

马达内部有一个磁场。

载流转子(即电枢)导体将受到电磁力f=Blia(左手定则)的作用

所有导体产生的电磁力作用在转子上，使转子以N(转/分)的速度旋转，以便拖动机械负载。

3直流电机的调速方法

转速计算公式如下：n=(U-IR)/K其中U为电枢端电压，I为电枢电流，R为电枢回路总电阻，为每极磁通，K为电机结构参数。可以看出，转速与U和I有关，可控量只有这两个。我们可以通过调节这两个量来改变转速。我们知道，I是可以通过改变电压来改变的，我们经常提到的PWM控制就是一种常用的用来调节电压波形的方法。这里，我们使用PWM控制来调节电机速度。单片机输出一定频率的方波，方波的占空比和绝对平均电压也决定了电机的转速。

旋转体

4直流电机的接线图

B1 B2是换向极。

D2是一个串联绕组。

E1 E2并联绕组。

还少了一个电枢A1 A2。可能你的电机换向极内部已经和电枢连上了。

B2和D1接通，那么B1和D2分别接电源的正负两极，E1 E2是分流线圈，分别接正负两极(你的控制柜应该是磁f控制的
